西瑪電機安裝引線和電纜頭的注意事項

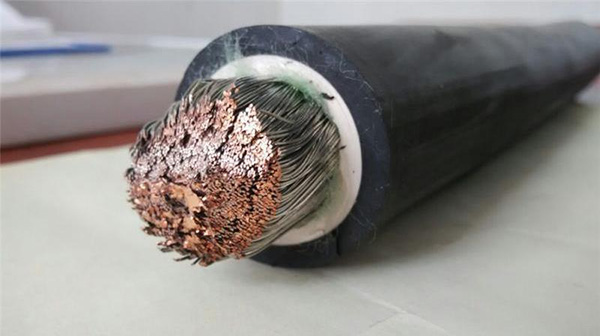

大多數西瑪電機需要使用引線來連接電機繞組和電源。連接電纜的作用直接關系到西瑪電機的運行質量，特別是在高性能電機中。由于電纜直徑和繞線束數量眾多，連接可靠性的特殊性一直是一個關鍵問題。西瑪電機安裝引線時，必須考慮以下方面：


（1） 引線與繞組連接部分的可制造性。不同的制造商對引線和繞組線之間的連接有不同的方法。有些制造商在繞組浸沒前這樣做，有些電機制造商在浸沒完成后這樣做。兩種方法的區別在于：連接線的安裝保證了連接線的柔軟性和漏電部分的整體美觀效果，特別是連接端部沒有任何絕緣漆。然而，這種方法的缺點是引線和引線連接部分絕緣處理的可靠性。以及已經解決的線路問題~先連接引線，再進行浸漬處理，確保引線部分和繞組成為一個堅固的整體。缺點是引線在浸泡后由于絕緣漆的滲透而變硬，特別是安裝空間狹小。小病例手術特別困難。

連接導線和這根導線之間的連接，大部分是焊接的。這種連接方式更可靠，也解決了由于焊接位置引起的電阻大的問題，但對于搪瓷的使用。磁體導線的卷繞和去除磁體導線的絕緣層是一個比較大的問題。針對這一問題，專業設備制造商已成功研制出直縫焊接設備。也就是說，在焊接過程中，磁絲搪瓷膜處理和焊接工藝是一體的。這一工藝也得到了許多電機制造商的廣泛應用。

西瑪電機連接線和該線焊接位置的另一個控制點是該位置的修整處理。一方面要解決這部分的絕緣問題，另一方面要解決用鉛浸漆時絕緣漆滲入的問題。同樣，對于這個問題還有一個更好的解決方案，那就是在密封過程中使用熱熔絕緣膠帶，我們在上一篇文章中詳細介紹了這一點。除了電機自身的絕緣性能外，成型效果和焊接位置的平整度應更有利于繞組的綁扎。在滿足物理空間的同時，應避免出現不利于隔離的尖銳點。

（2） 連接線連接可靠。對于絕大多數電機制造商來說，端子采用冷壓工藝，以確保端子與連接電纜之間的可靠連接，同時提供了一種更好的方法來確保導線的絕緣部分不受損壞，這一點在這里必須強調。壓力控制和形狀適宜性與冷壓工藝有關，因為它們不合適或?qū)е聝烧咚缮⒌叵嗷ヅ浜希荒芎芎玫亟佑|。這也可能導致引線被過度壓力壓碎。

（3） 規定了接線工藝。對于大多數電機，引線相對較短，因此不需要特殊緊固。在一些低壓、大功率和高壓電機上，電機引線相對較遠，一些加工零件相對鋒利。在某些零件中，由于發動機運轉過程中的振動問題，絕緣層可能會損壞。因此，緊固關鍵連接和絕緣保護非常重要。

（4） 連接電纜的電氣連接牢固。大多數電機產品使用特殊接線板。為保證引線與接線板的緊固效果，必須采取防松措施，包括本部分的連接效果，對于運行中的電機產品應定期檢查，以確保避免因連接不可靠而燒蝕電路板或產生更嚴重的電氣質量缺陷。

西安西瑪電機歡迎您的選購。
